【钢城区文化馆】人像摄影基础02

视频链接：https://special.rhky.com/mobile/mooc/tocard/95650030?courseId=95650013&name=8BED126B6B773B9918A0BEA1D30C9A22F09D3E7971FC81A661DB180E08A6CEEE&code=&type=1&cxs_toolbar=1&appId=1000240

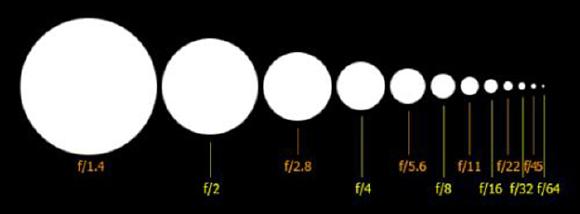

F值的排序：

F1.0，F1.4，F2.0，F2.8，F4.0，F5.6，F8.0，F11，F16，F22，F32，F45，F64

数值越大，光孔越小，进光量越少。

数值越小，光孔越大，进光量越大。

F值的计算方法：

光圈F值=镜头的焦距/镜头光圈的直径

例如镜头的焦距为50mm，最大光圈直径为25mm，

则光圈系数是50/25，我们说它是F2的镜头；

光圈的档位设计是相邻的两档的数值相差1.4倍（2的平方根1.414的近似值）

相邻的两档之间，透光孔直径相差根号2倍，

透光孔的面积相差一倍，

底片上形成的影像的亮度相差一倍，

维持相同曝光量所需要的时间相差一倍。

例如：

光孔最大为1，下一档位为1.4，相隔档位值为1.96（取近似值2）。

1为基数，1.4为相邻固定倍数，2为相隔近似倍数。

感光元件：

CCD：

Charge Coupled Device，它使用一种高感光度的半导体材料制成，

由许多感光单位组成，通常以百万像素为单位。

当CCD表面受到光线照射时，每个感光单位会将电荷反映在组件上，

感光元件移动式光学防抖(CCD防抖)即把光线转变成电荷；

所有的感光单位所产生的信号加在一起，就构成了一幅完整的画面。

而后转换成数字信号，经过压缩后保存在相机内部的闪速存储器或内置硬盘卡中。

有能力生产CCD 的公司分别为：

索尼、飞利普、柯达、松下、富士、夏普，大半是日本厂商。

CMOS：

Complementary Metal-Oxide Semiconductor，

和CCD一样同为在数码相机中可记录光线变化的半导体。

CMOS的制造技术和一般计算机芯片没什么差别，

主要是利用硅和锗这两种元素所做成的半导体，

使其在CMOS上共存着带N（带–电） 和 P（带+电）级的半导体，

这两个互补效应所产生的电流即可被处理芯片纪录和解读成影像。

然而CMOS的缺点就是太容易出现杂点。
